以刚玉、碳化硅等为骨料和粉料、铝酸盐水泥为结合剂，掺入添加剂配制而成，具有高强度的水硬性耐火浇注料。
高强耐火浇注料按AL2O3和SiC合量的质量百分数分为 GQ-92、GQ-85两类。其中GQ为高强汉语拼音字母，其后的数字为AL2O3和SiC合量的质量百分数。

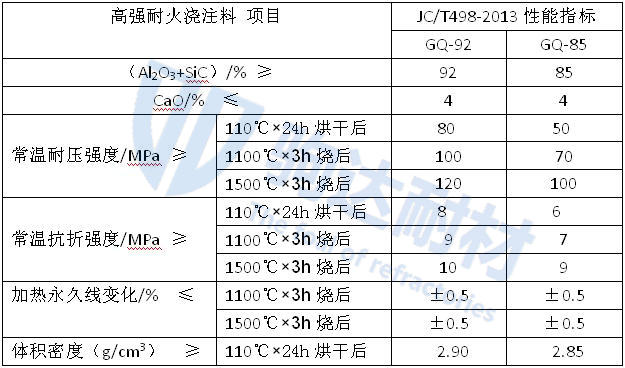

高强耐火浇注料是根据“收缩补偿效应”以a—AL2O3或CA。为收缩补偿产假无，以适宜矿物组成的优质电熔纯铝酸钙水泥为结合剂，以电熔刚玉为骨料和少量外加剂配制成的。这种浇注料属不定型耐火材料，它不仅具有良好的耐高温、耐磨，耐剥落等性能，而且具有良好结构设计灵活，可以任意加工成各种形状或整体炉衬，施工操作程序简单方便等优点。理化指标先执行JC/T 498—2013 具体参数见下表。
高强耐火浇注料是一种高级耐火材料主要用于高温窑炉的高温、磨损、急冷急热等热条件较恶劣。用定型耐火材料难于镶砌施工的部位。改浇注料一般与金属锚固件配合使用，现场浇注施工，施工用水量为7.5~8.5%加水拌和好的浇注料必须在10~15分钟（自加水时算起）内用完浇注时，边浇注边用振捣棒捣实。另外，在设计和施工时要配好锚固件和预留好膨胀缝，（每隔2m左右留一条5~7mm宽的膨胀缝为宜）
该浇注料浇注好的部位，待其终凝后，必须在自然环境下养护干燥1天，脱模后使其自然干燥1天，即可点火烘炉。因高强耐火浇注料含有大量的游离水和结合水，故在烘炉过程中要控制升温速度，不要急剧升温，以防崩裂剥落。烘烤时的升温速度为：以25℃/h的速度升温至400℃保温4小时以上，最后100~150℃/h升温至使用温度。
